Concept : Horizontale onderafdichting
Techniekbeschrijving
Een onderafdichting wordt aangelegd om verticale opwaartse (kwel) en neerwaartse (infiltratie) verspreiding van grondwater naar de diepte tegen te gaan en om kwel van grondwater bij grond-wateronttrekkingen te voorkomen. In combinatie met een verticale afdichting kan een sterke reductie van de hoeveelheid te onttrekken en eventueel te zuiveren water plaatsvinden.

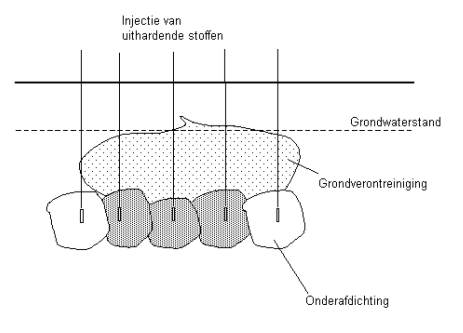

Er zijn twee basis technieken om een onderafdichting aan te brengen, die beide op het principe van de poriëninjectie zijn geënt, de gewone poriëninjectie en de injectie na verweking (jet-grouting). Bij de injectie na verweking wordt de de korrelstructuur van de grond verstoord en herschikt. Er wordt een mengsel geïnjecteerd dat er voor zorgt dat de doorlatendheid van de bodem sterk wordt verlaagd. Injectievloeistoffen kunnen bestaan uit bentoniet-cementmengsels of uit Waterglas of organische harsen (polymeren) gemengd met bentoniet.
De injectievloeistoffen worden geïnjecteerd in verticale filters die op een onderlinge afstand van 0,8 tot 1,5 meter staan. De invloedstraal op de diepte van de injectie is immers in dezelfde orde van grootte. Bij de injectie na de verweking van de bodem, wordt de vloeistof onder een extra hoge druk met water geïnjecteerd, waarna de losgeweekte grond zich mengt met de injectievloeistof en uithardt.
Toepassingsvoorwaarden
De maximale diepte waarop deze techniek voor een tijdelijke waterkerende afdichting kan worden toegepast is circa 30 meter, en dit vanwege de nauwkeurigheid van het plaatsen van de injectiefilters, die afneemt naarmate de injectie dieper moet plaatsvinden. Voor een definitieve afdichting wordt een maximale diepte van 20 meter aangehouden.
In een slecht doorlatende bodem kan deze techniek niet worden uitgevoerd. De ondergrens ligt bij een doorlatendheid van circa 10-6 m/s.
Resultaten
De doorlatendheid van de bodem kan worden verlaagd tot een niveau van 10-7 tot 10-8 m/s.
Kosten
Geraamde kosten 75 tot 111 EUR per m²
Aan en afvoerkosten 5.000 EUR
Milieurendement
Bij het aanbrengen van de onderafdichting worden injectievloeistoffen in de bodem gebracht.
Energieverbruik 0
Reststoffen 0
Ruimtegebruik 0
Geurhinder 0
Geluidshinder 0
Ontwikkelingsstadium
Categorie 3
Er is met de techniek vrijwel geen ervaring in de uitvoering van bodemsaneringsprojecten.
Referenties
De Vries P.W., et all. Cindu a unique sanitation project in Utrecht Netherlands, Ahrendt Contaminated Soil 1990.
